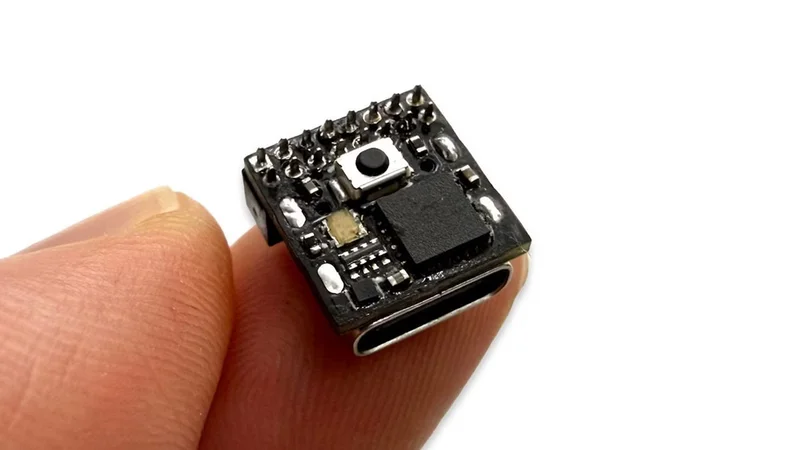

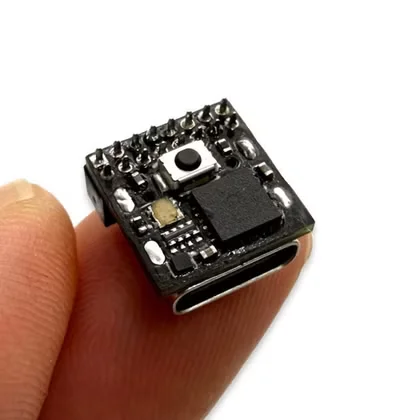

Моддо представила самую маленькую плату Arduino, которая помещается на кончике пальца

Credit: Moddo

Если вам нужна крошечная плата для ваших проектов в области электроники, то у вас есть отличное решение. Компания Moddo разработала, как они утверждают, "самую маленькую" плату, совместимую с Arduino, под названием Pinch.

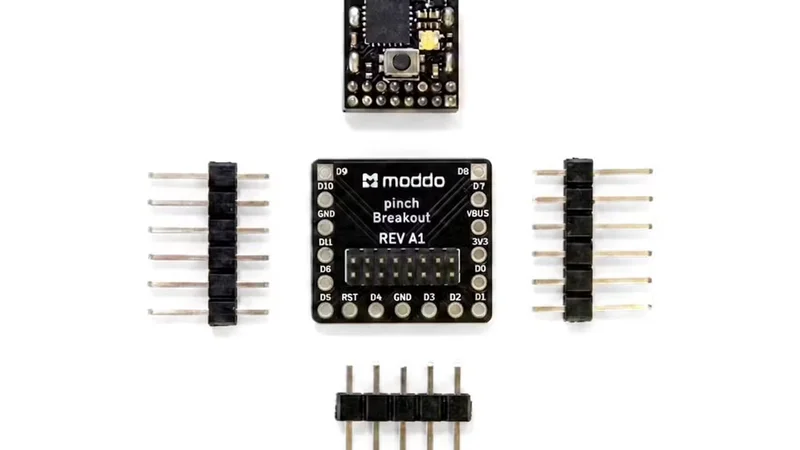

Эта плата имеет размеры всего 0.43 дюйма на 0.41 дюйма и достаточно мала, чтобы поместиться на кончике пальца. Несмотря на свои скромные размеры, она поддерживает USB-C, включая нативную функциональность для CDC серийного программирования, а также для ввода данных и MIDI. На плате имеется 16-контактный разъем для расширения, RGB-светодиод и кнопка сброса. Если работать с такой маленькой платой неудобно, Moddo предлагает набор для разборки, который предоставляет больше пространства для работы.

Moddo Pinch

Тип памяти 4KB статической ОЗУ

Форм-фактор 0.43" x 0.41"

Чипсет Microchip ATSAMD11D14A

Плата Moddo Pinch позиционируется как самая маленькая плата, совместимая с Arduino, и при этом включает 32-битный чип и поддержку USB-C.

В основе платы лежит 32-битный микроконтроллер Microchip ATSAMD11D14A, основанный на архитектуре ARM Cortex-M0+, с 4KB статической ОЗУ и 16KB флэш-памяти. Подробности конфигурации и код доступны в репозитории на GitHub.

Утверждение Moddo о размере платы подтверждается. Как объясняет CNX Software, предыдущий рекорд принадлежал плате Atto размером 0.45 дюйма на 0.41 дюйма, использующей менее мощный 8-битный микроконтроллер Microchip ATmega32U4. Хотя плата RPDot на базе Raspberry Pi была технически меньше (0.39 дюйма квадратных), она не была доступна для продажи — в отличие от новой разработки Moddo.

Создатель платы "jus-kim" сообщил на Reddit, что физическое проектирование не стало самой сложной задачей. Главной трудностью оказалось создание кастомного пакета для платы Arduino и fitting кастомного загрузчика размером 4KB. Решение заключалось в повторном использовании системы USB CDC загрузчика, что позволило сэкономить "много" пространства во флэш-памяти.

Цена и дата выхода Moddo Pinch

Придется немного подождать

Credit: Moddo

Плата Pinch уже доступна для предварительного заказа по цене 16 долларов, с ожидаемой датой отправки в сентябре. В стоимость включены набор для разборки и мужские разъемные штыри с шагом 0.1 дюйма.

Это не самая дешевая плата, совместимая с Arduino, так как некоторые модели можно найти по цене 10 долларов и ниже. Однако размеры и относительная вычислительная мощность являются ключевыми факторами — эта плата отлично подойдет для очень компактных проектов в области Интернета вещей (IoT) и умного дома, где важны даже доли дюйма, и если вам нужно немного больше вычислительной мощности. Поддержка устройств ввода также делает ее подходящей для более сложных задач, где могут понадобиться клавиатура или мышь.
